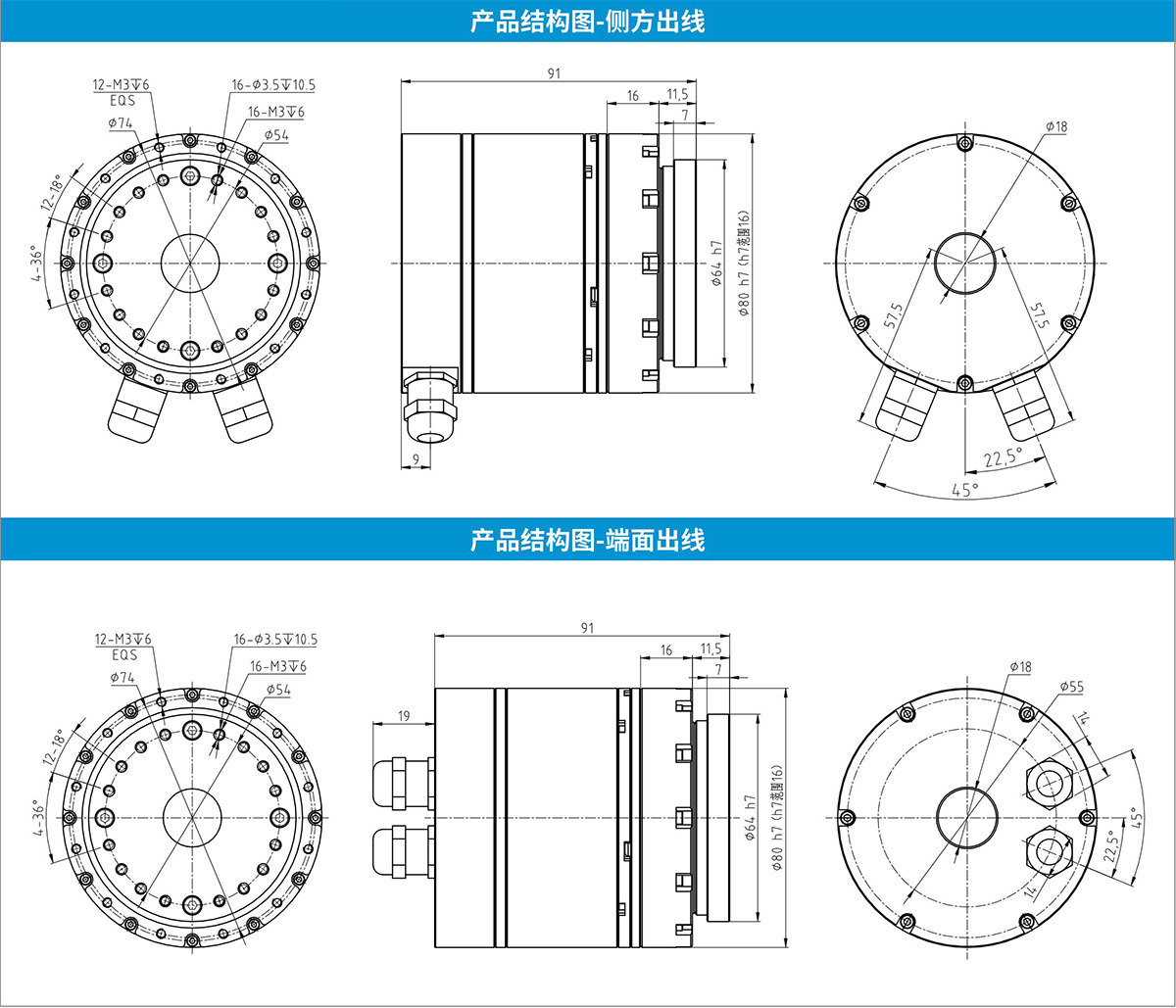

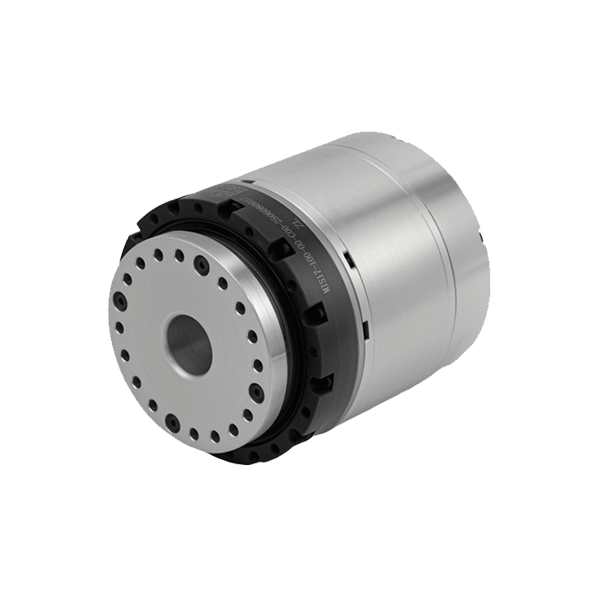

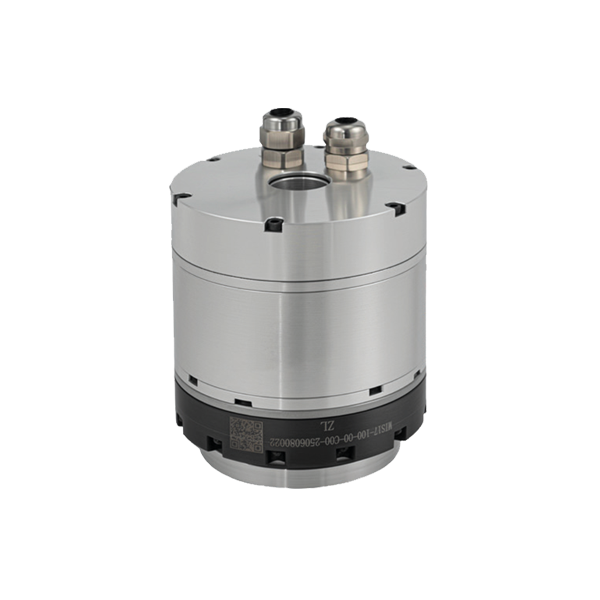

M80D/M80B

外置驱动模组系列AC款具有体积小、精度高和大中空结构的特点,简化了客户的选型、设计与制造流程。该系列包含基本型号与标准型号:基本型号配备标准中孔、单编码器且无制动器;标准型号则具备超大中孔、双编码器及制动器。产品支持BISS-C与TAMAGAWA通信协议。

M80D/M80B参数

M80D/M80B

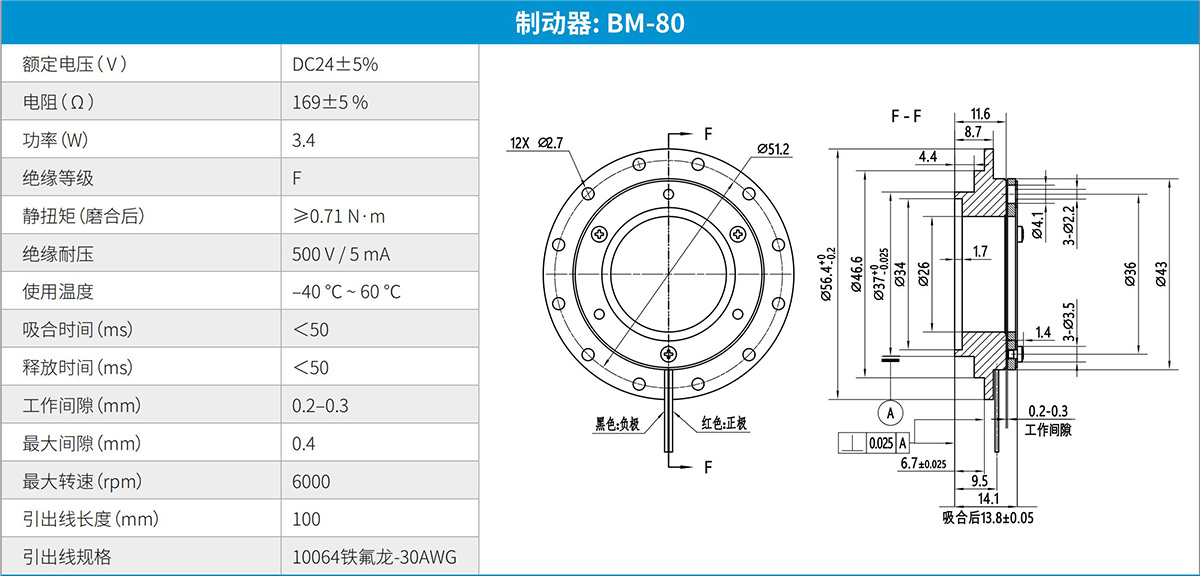

(编码器:EM-80D-A制动器:BM-80电机:MM-80)
参数介绍

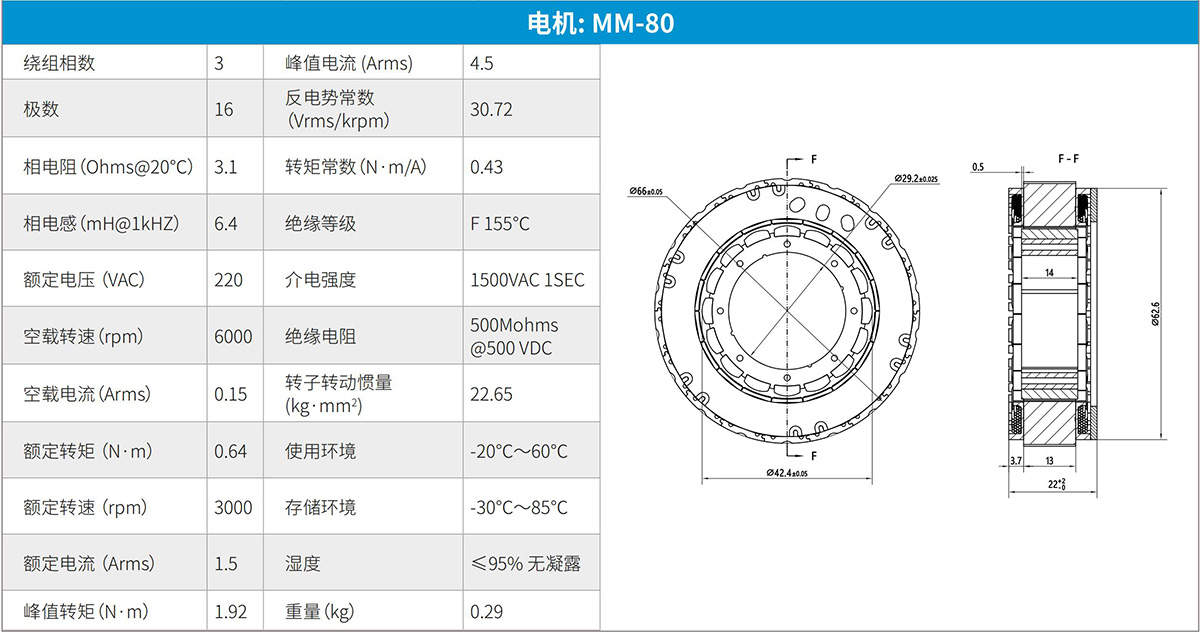

 3.jpg无框电机MM-80
谐波减速机-速比5181101121
启动峰值扭矩N ·m44567070
额定扭矩/平均负载转矩的容许最大值N ·m34355151
减速机瞬时容许最大扭矩N ·m91113143112
电机额定转矩(调试用)N ·m0.950.620.720.6
电机最大转矩(调试用)N ·m1.230.990.990.83
最大转速rpm117.674.159.449.6
额定转速rpm58.83729.724.8
最大电流Arms2.892.312.321.94
额定电流Arms2.231.451.691.41
电机转矩常数Nm/Arms0.430.430.430.43
电机相电阻Ohms3.063.063.063.06
电机相电感mH6.46.46.46.4
电机线反电动势Vrms/krpm30.7230.7230.7230.72
供电电压V交流220V
重量Kg1.53
电机绝缘耐热等级:F(155℃)绝缘电阻:500MΩ以上(DC500V)
绝缘耐压:AC1500V(1分钟),小于5mA




M80D/M80B
   (编码器:EM-80D-A制动器:BM-80电机:MM-80)
编码器:EM-80D-A
分辨率最大支持8388608(23bit),兼容17bit


圈数65536(16bit)
辅助功能故障预警*电磁环境预警
接口RS485
通信频率≤16K
波特率2.5Mbps
输入轴允许偏差轴向:±0.2mm;径向:±0.1mm;轴向窜动:<±0.03mm
主轴转速≤6000rpm
振动10至55Hz之间,保持振幅1.5mm;55至2000Hz之间,加速度为98m/s²;XYZ每轴向2小时,共6小时。
机械冲击冲击加速度980m/s²,11ms;每方向冲击3次,共18次
工作温度-40℃至85℃
相对湿度≤90%(40℃/21d,基于EN 60068-2-78);无结露
防护等级—(电机后壳防护)

图纸下载

常见问题

  • Q: 可以定制非标款产品吗?

    A:

    可以。不管是尺寸, 材质, 还是应用场景,我司支持非标全方案定制, 工程师快速响应并提供解决方案和定制化图纸。

  • Q: 你们的谐波减速器产品有什么优势?

    A:

    我司采用超高强度中低碳合金刚材质, 高刚性满滚子十字交叉轴承,可用于直接支撑外部负载,具有高机能性、高速化、高转矩等优点。

  • Q: 你们有免费的产品样册可以提供吗?

    A:

    有。我司提供免费电子版样册和纸质版样册。如有需要, 请拨打全国服务热线: 400-969-0600

  • Q: 你们的谐波减速器润滑技术有什么优势?

    A:

    我司选用减速器专用油脂, 具有良好的低温启动性能和抗氧化、抗级压能力, 抑制噪音, 良好的油脂流动性, 可提高减速器寿命内的连续工作能力。

  • Q: 可以购买样品测试吗?

    A:

    可以。客户可以选择购买标品或者非标样品进行测试, 我司提供全程技术指导; 体量客户或者特别项目, 我司均可免费提供样品测试。

  • Q: 交货期一般要多久?

    A:

    我司现货下单后24小时内可发货; 非标定制产品, 双方确认图纸后3-5周可交付发货。

  • Q: 你们的产品都是自研自产的吗?

    A:

    是的。我司拥有30,000平方米标准厂房,在浙江、苏州、南京等地设立多个产品研发中心, 研发工程师团队70人以上, 并获得国家高新技术企业、国家级专精特新“小巨人”企业、省级高新技术企业研发中心等荣誉。

  • Q: 你们的产品质保周期是多久?

    A:

    1年质保, 终身维护。质保期内产品如出现故障或质量问题, 我司均提供免费更换; 如有需要, 也可提供技术工程师现场服务。

  • Q: 可以非标定制关节模组吗?

    A:

    可以。来福拥有成熟的解决方案团队和经验,接受客户对关节模组在功率、扭矩、减速比、尺寸等不同方面上的定制要求, 为其提供高效专业的定制解决方案。

  • Q: 关节模组温度过高的原因?

    A:

    1、模组长时间过载使用,建议选择更大规格的模组

    2、模组故障:电机磁钢脱落后摩擦生热;电机绕组损坏导致电机过热;更换模组

    3、减速机运行有异常;更换模组
