FHN 系列

FHN系列轻量型谐波减速器，是在LHT系列谐波减速器基础上，通过结构和材料的优化，在保持原有性能参数不变的前提下，相比LHT产品重量降低20%以上，从而使其在工业机器人上使用后可以承载更快的速度和更大的载荷。

减速器内部设计有支撑轴承，全密封结构，安装简便，非常适合于需要在输入端安装伞齿轮或同步带传动的场合使用。

产品特点：

1、大口径、中空轴

2、轻量化结构

3、紧凑简洁的设计

4、无齿隙

5、输入输出同轴

6、优良的定位精度和旋转精度

FHN 系列参数

型号	速比	输入2000r/min时的额定转矩		起动停止时的容许峰值转矩		平均负载转矩的容许最大值		瞬间容许最大转矩		容许最高输入转速（脂润滑）	容许平均输入转速（脂润滑）	背隙	重量	设计寿命
型号	速比	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Hour
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	FHN-III:0.56 FHN-IV:0.50	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤20	FHN-III:0.79 FHN-IV:0.69	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4.0	110	11					15000
	120	24	2.4	54	5.5	39	4.0	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤20	FHN-III:1.04 FHN-IV:0.98	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5.0	147	15					15000
	120	40	4.1	87	8.9	49	5.0	147	15					15000
	160	40	4.1	92	9.4	49	5.0	147	15					15000
25	50	39	4.0	98	10	55	5.6	186	19	5600	3500	≤20	FHN-III:1.65 FHN-IV:1.43	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤20	FHN-III:3.19 FHN-IV:3.17	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤20	FHN-III:5.95	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

图纸下载

FHN系列 FHN-III型号 FHN-IV型号下载

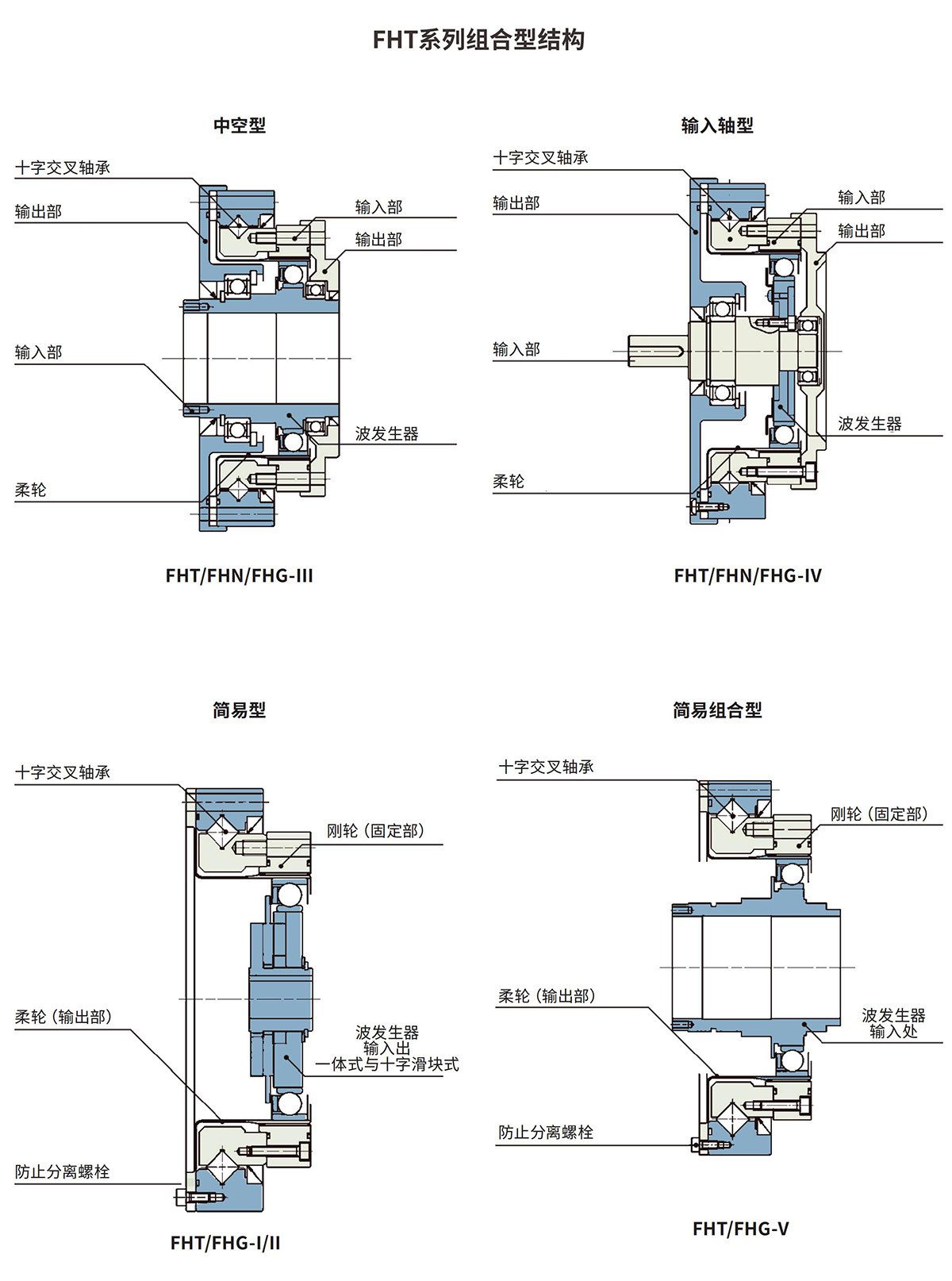

FHN谐波减速器组合型模型

FHN-14-XX-U-III谐波减速器模型

FHN-17-XX-U-III谐波减速器模型

FHN-20-XX-U-III谐波减速器模型

FHN-25-XX-U-III谐波减速器模型

FHN-32-XX-U-III谐波减速器模型

FHN-40-XX-U-III谐波减速器模型

FHN-14-XX-U-IV谐波减速器无键槽模型

FHN-14-XX-U-IV谐波减速器有键槽模型

FHN-17-XX-U-IV谐波减速器无键槽模型

FHN-17-XX-U-IV谐波减速器有键槽模型

FHN-20-XX-U-IV谐波减速器模型

FHN-25-XX-U-IV谐波减速器模型

FHN-32-XX-U-IV谐波减速器模型

产品详情

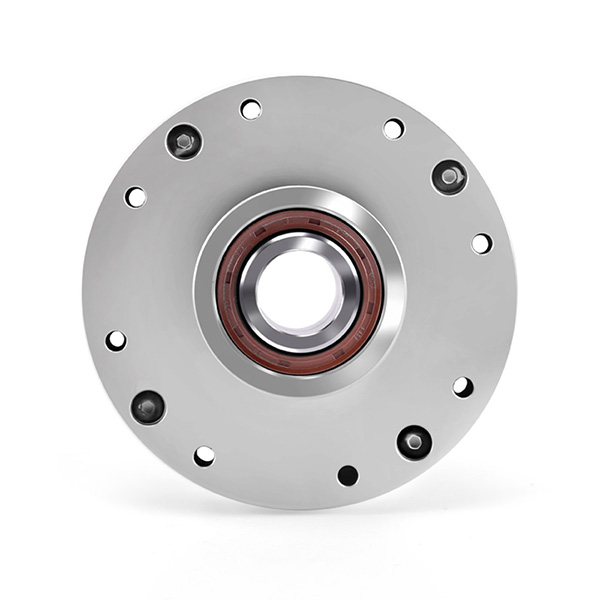

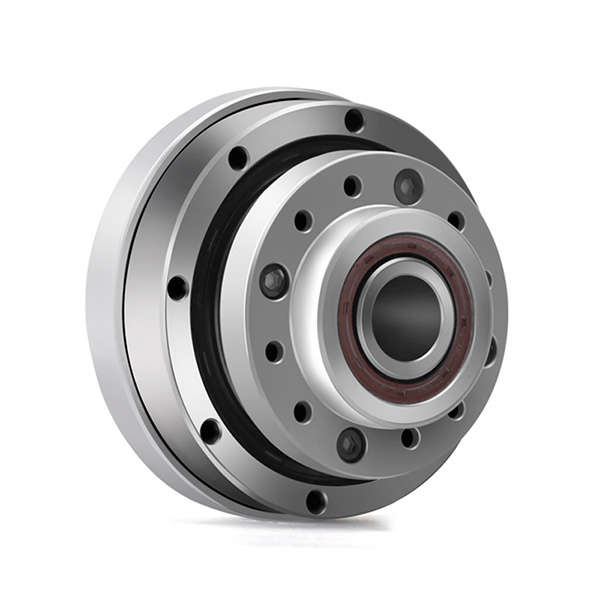

FHN-III系列谐波减速器

● 大口径·中空轴

● 轻量化结构

● 紧凑简洁的设计

● 无齿隙

● 输入输出同轴

● 优良的定位精度和旋转精度

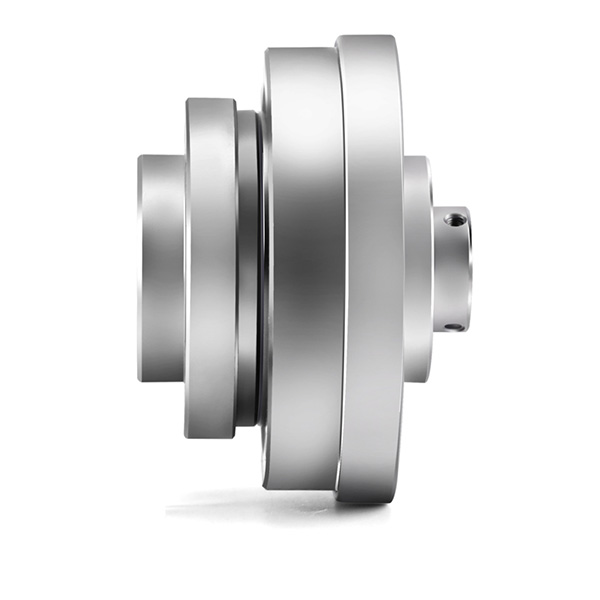

FHN-IV系列谐波减速器

● 波发生器凸轮自带输入轴,可对应多种输入形态

● 减速器内部设计有支撑轴承，全密封结构，安装简便

常见问题

Q: 可以定制非标款产品吗？

A:

可以。不管是尺寸, 材质, 还是应用场景，我司支持非标全方案定制, 工程师快速响应并提供解决方案和定制化图纸。
Q: 你们的谐波减速器产品有什么优势？

A:

我司采用超高强度中低碳合金刚材质, 高刚性满滚子十字交叉轴承，可用于直接支撑外部负载，具有高机能性、高速化、高转矩等优点。
Q: 你们有免费的产品样册可以提供吗？

A:

有。我司提供免费电子版样册和纸质版样册。如有需要, 请拨打全国服务热线: 400-969-0600
Q: 你们的谐波减速器润滑技术有什么优势？

A:

我司选用减速器专用油脂, 具有良好的低温启动性能和抗氧化、抗级压能力, 抑制噪音, 良好的油脂流动性, 可提高减速器寿命内的连续工作能力。
Q: 可以购买样品测试吗？

A:

可以。客户可以选择购买标品或者非标样品进行测试, 我司提供全程技术指导; 体量客户或者特别项目, 我司均可免费提供样品测试。
Q: 交货期一般要多久？

A:

我司现货下单后24小时内可发货; 非标定制产品, 双方确认图纸后3-5周可交付发货。
Q: 你们的产品都是自研自产的吗？

A:

是的。我司拥有30,000平方米标准厂房，在浙江、苏州、南京等地设立多个产品研发中心, 研发工程师团队70人以上, 并获得国家高新技术企业、国家级专精特新“小巨人”企业、省级高新技术企业研发中心等荣誉。
Q: 你们的产品质保周期是多久？

A:

1年质保, 终身维护。质保期内产品如出现故障或质量问题, 我司均提供免费更换; 如有需要, 也可提供技术工程师现场服务。
Q: 可以非标定制关节模组吗？

A:

可以。来福拥有成熟的解决方案团队和经验，接受客户对关节模组在功率、扭矩、减速比、尺寸等不同方面上的定制要求, 为其提供高效专业的定制解决方案。
Q: 关节模组温度过高的原因？

A:

1、模组长时间过载使用，建议选择更大规格的模组
2、模组故障：电机磁钢脱落后摩擦生热；电机绕组损坏导致电机过热；更换模组
3、减速机运行有异常；更换模组
