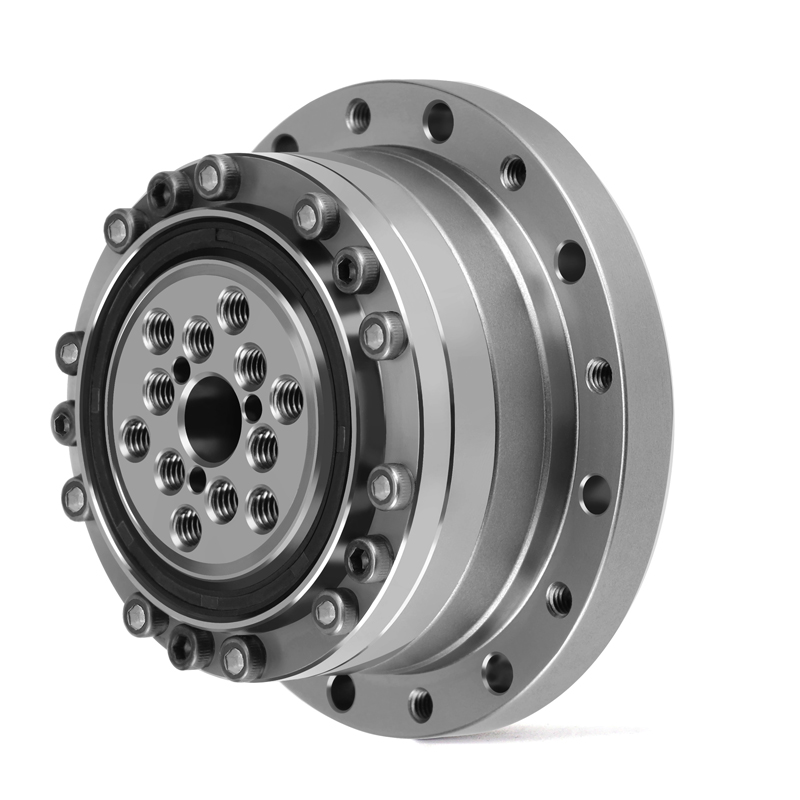

LSS 系列

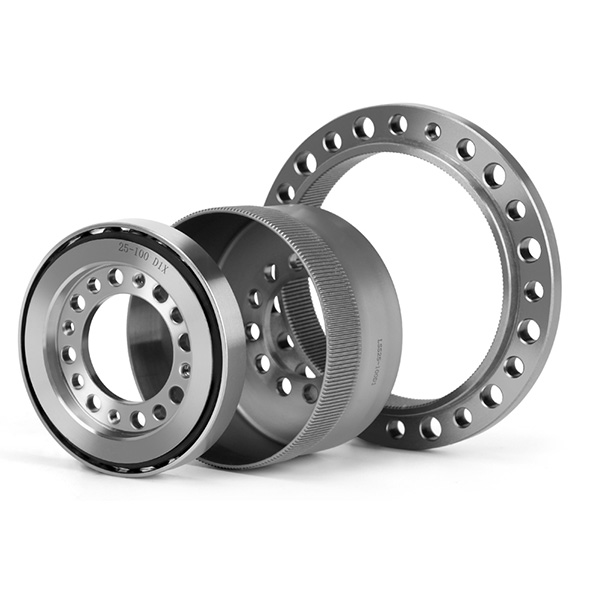

LSS系列谐波减速器柔轮为杯形标准筒结构，每个型号都有用于支撑外部的负载，具有高刚性的交叉滚子轴承，是属于易于操作的组合化产品。

安装说明：

一般采用刚轮端固定，柔轮端输出的连接方式

产品特点：

1、杯型结构

2、紧凑简洁的设计

3、无齿隙

4、输入输出同轴

5、优良的定位精度和旋转精度

LSS 系列参数

LSS谐波减速器

型号	速比	输入2000r/mi n时的额定转矩		起动停止时的容许峰值转矩		平均负载转矩的容许最大值		瞬间容许最大转矩		容许最高输入转速（脂润滑）	容许平均输入转速（脂润滑）	背隙	重量	设计寿命
型号	速比	Nm	kgfm	Nm	kgfm	Nm	kgfm	Nm	kgfm	r/min	r/min	Arc Sec	kg	Hour
11	50	3.5	0.36	8.3	0.85	5.5	0.56	17	1.73	8500	3500	≤30	LSS-I:0.25	10000
	80	4.5	0.46	9.9	1.01	8	0.82	22.5	2.3					10000
	100	5	0.51	11	1.12	8.9	0.91	25	2.55					10000
14	50	5.4	0.55	18	1.8	6.9	0.7	35	3.6	8500	3500	≤20	LSS-I/II:0.51 LSS-C:0.09 LSSF-I:0.51	10000
	80	7.8	0.8	23	2.4	11	1.1	47	4.8					15000
	100	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
	120	7.8	0.8	28	2.9	11	1.1	54	5.5					15000
17	50	16	1.6	34	3.5	26	2.6	70	7.1	7300	3500	≤20	LSS-I/II:0.67 LSS-C:0.15 LSSF-I:0.67	10000
	80	22	2.2	43	4.4	27	2.7	87	8.9					15000
	100	24	2.4	54	5.5	39	4.0	108	11					15000
	120	24	2.4	54	5.5	39	4.0	86	8.8					15000
20	50	25	2.5	56	5.7	34	3.5	98	10	6500	3500	≤20	LSS-I/II:0.96 LSS-C:0.28 LSSF-I:0.96	10000
	80	34	3.5	74	7.5	47	4.8	127	13					15000
	100	40	4.1	82	8.4	49	5.0	147	15					15000
	120	40	4.1	87	8.9	49	5.0	147	15					15000
	160	40	4.1	92	9.4	49	5.0	147	15					15000
25	50	39	4.0	98	10	55	5.6	186	19	5600	3500	≤20	LSS-I/II:1.46 LSS-C:0.42 LSSF-I:1.46	10000
	80	63	6.4	137	14	87	8.9	255	26					15000
	100	67	6.8	157	16	108	11	284	29					15000
	120	67	6.8	167	17	108	11	304	31					15000
32	50	76	7.8	216	22	108	11	382	39	4800	3500	≤20	LSS-I/II:3.11 LSS-C:0.89	10000
	80	118	12	304	31	167	17	568	58					15000
	100	137	14	333	34	216	22	647	66					15000
	120	137	14	353	36	216	22	686	70					15000
40	50	137	14	402	41	196	20	686	70	4000	3000	≤20	LSS-I/II:4.60 LSS-C:1.70 LSSF-I:4.60	10000
	80	206	21	519	53	284	29	980	100					15000
	100	265	27	568	58	372	38	1080	110					15000
	120	294	30	617	63	451	46	1180	120					15000

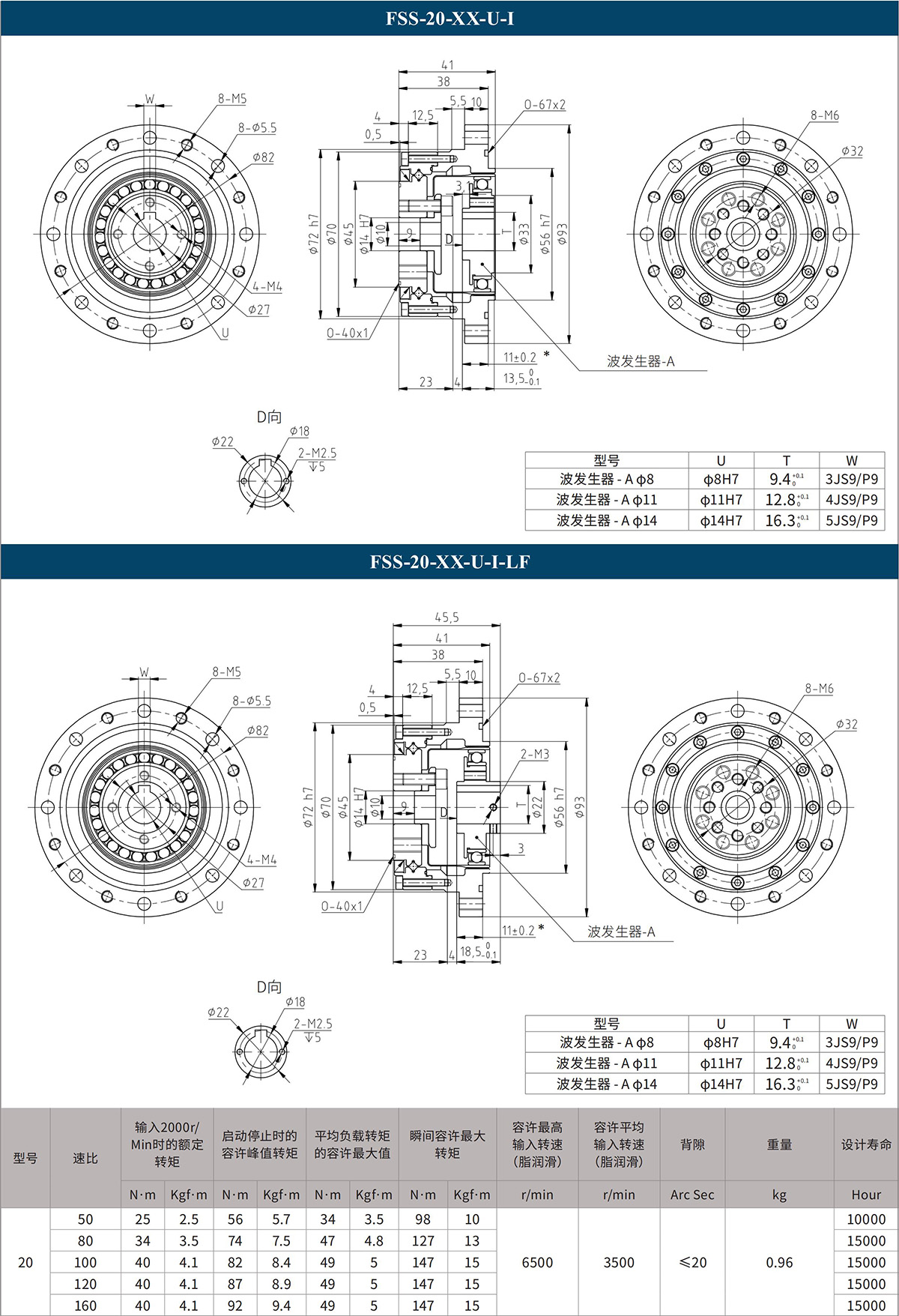

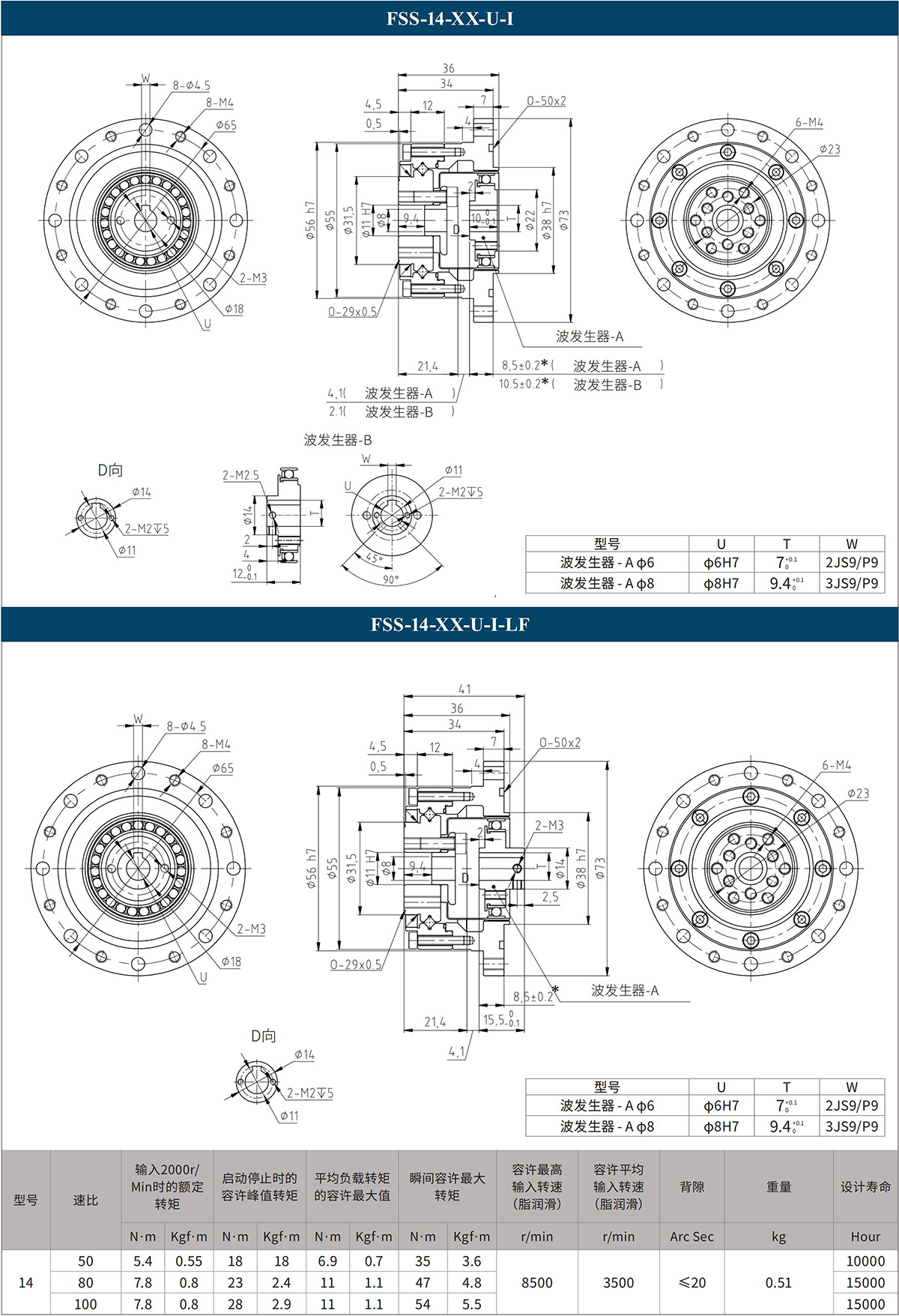

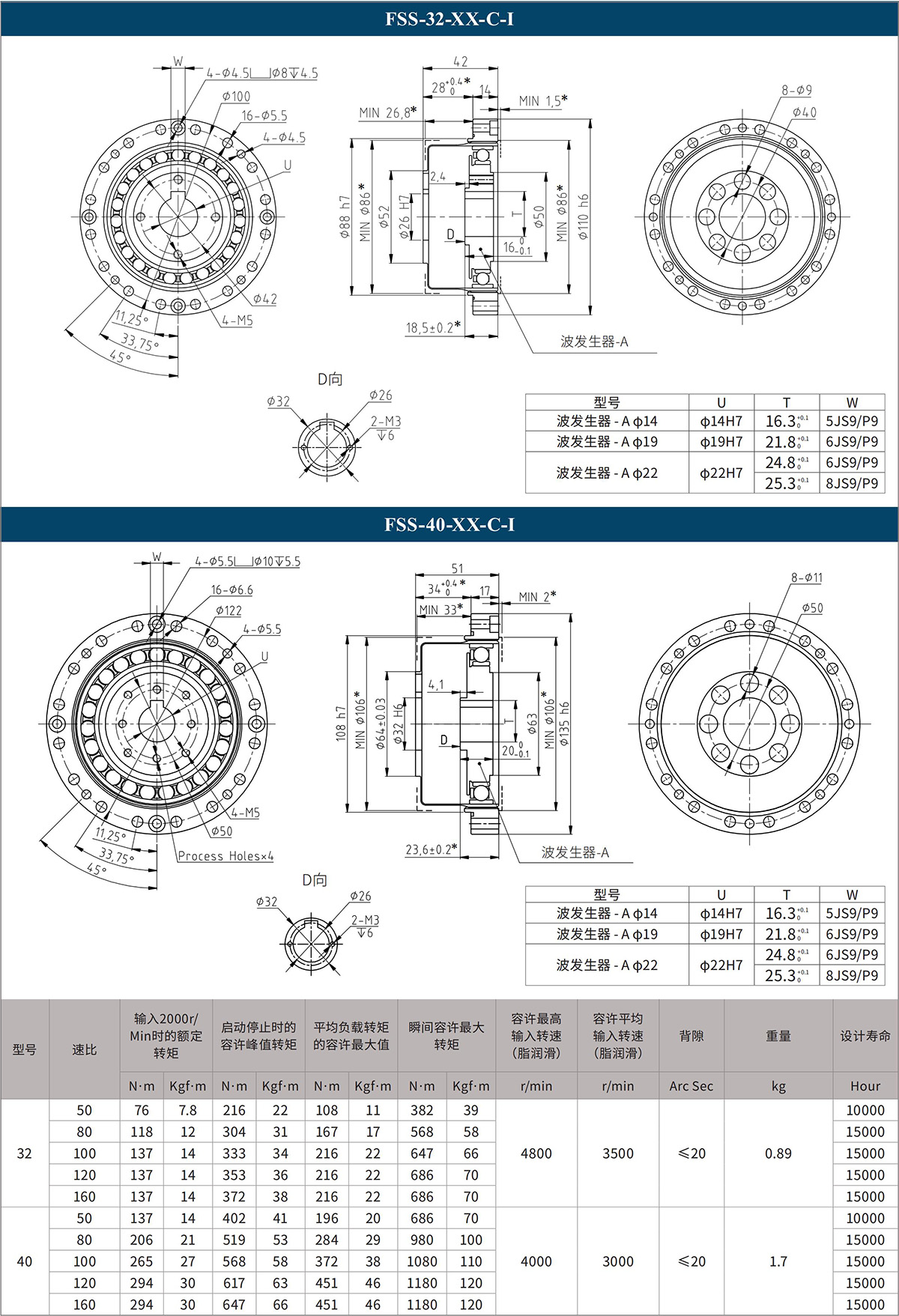

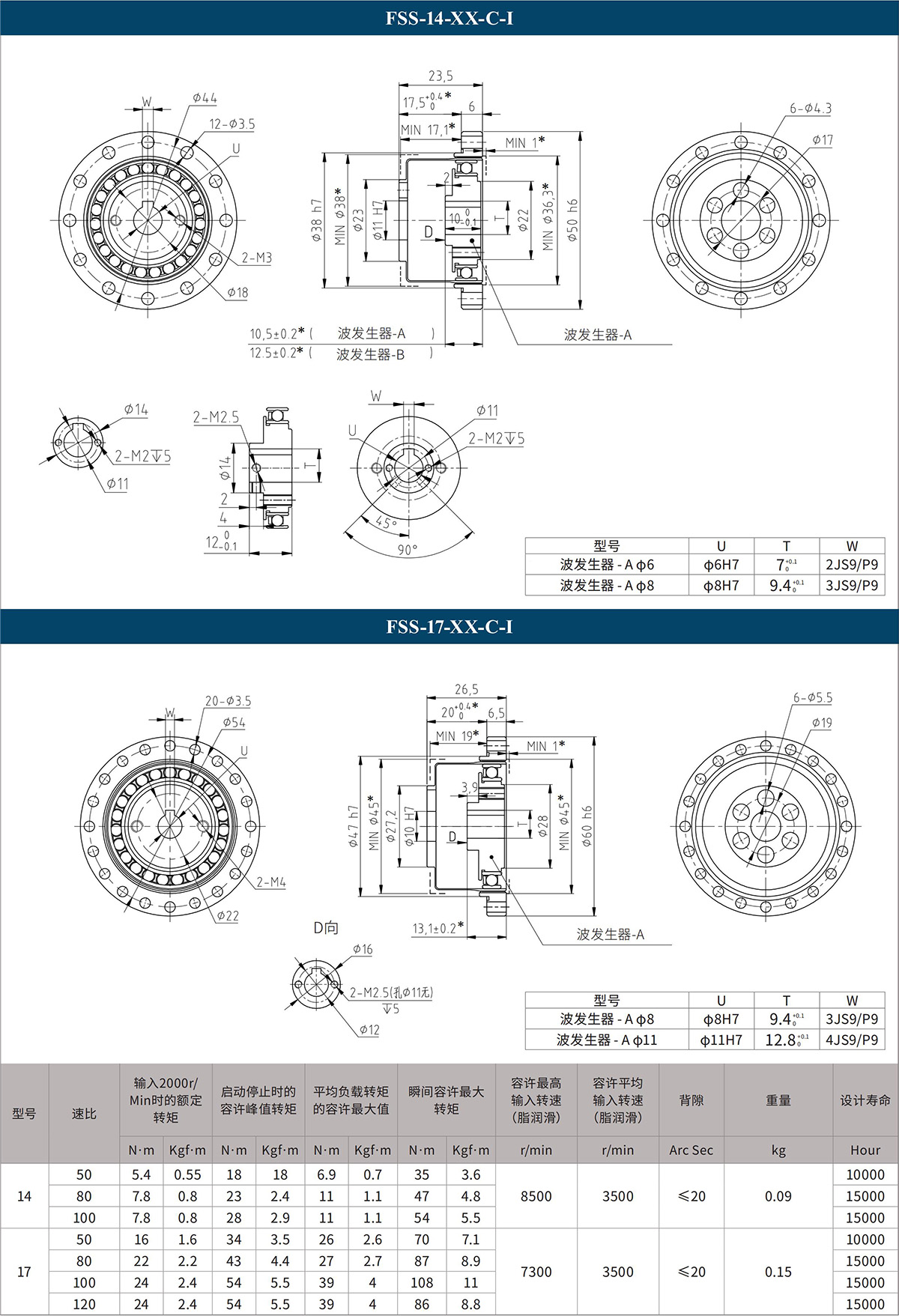

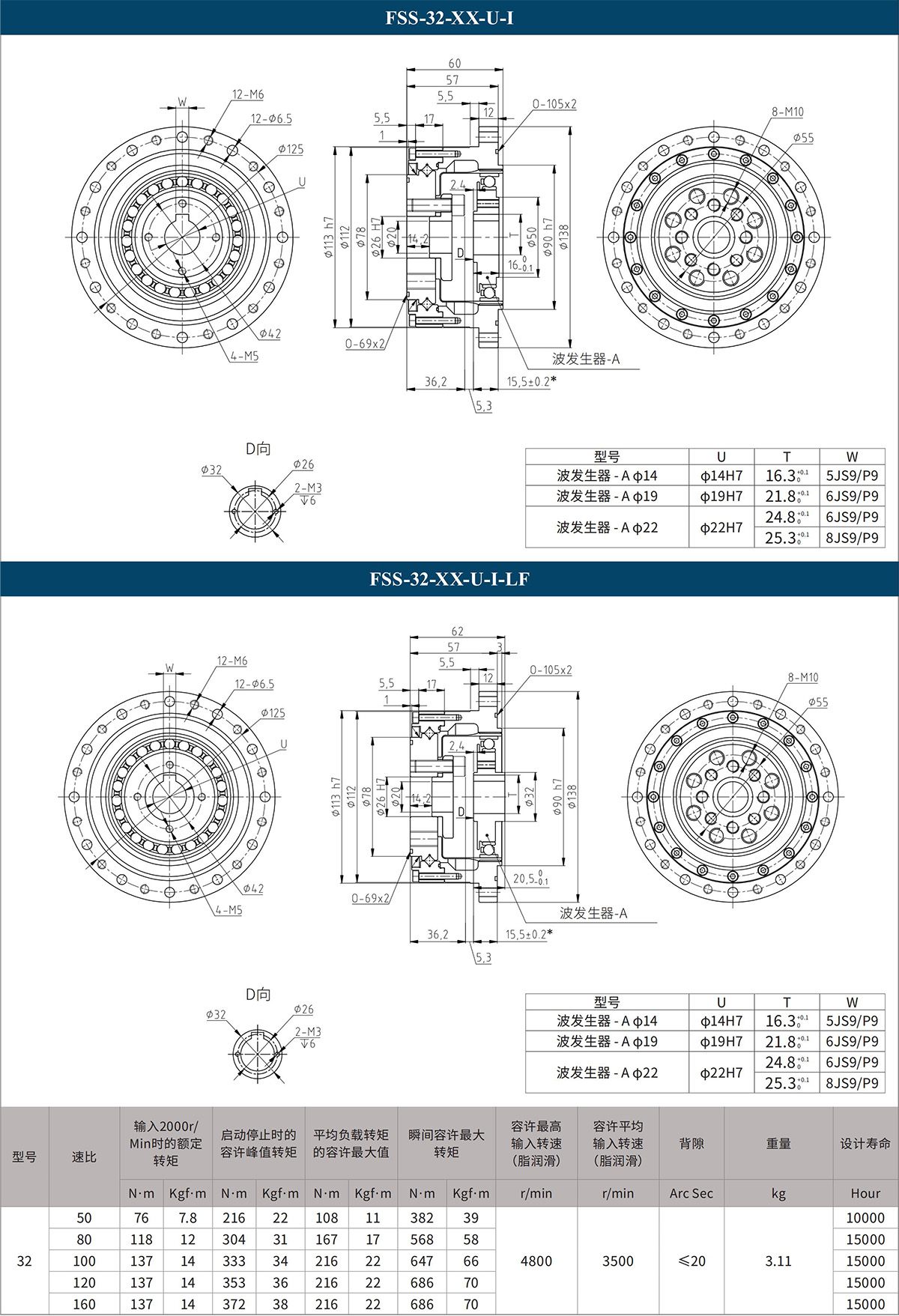

图纸下载

LSS 系列 LSSF-I LSS-I 型号 LSS-II 型号下载

LSS谐波减速器轴模型

14 1.jpg 17 1.jpg

LSS-I谐波减速器模型

LSS-II谐波减速器模型

产品详情

● 柔轮为杯形标准筒结构，配合高刚性满滚子十字交叉轴承

● LS齿型设计, 自研CMP热处理工艺, 1um轨迹精磨，具备更高刚性、更高精度、更高扭矩

● 结构设计紧凑简洁，无齿隙，电机直连,安装便利

● 输入输出同轴

● 优良的定位精度和旋转精度

常见问题

Q: 可以定制非标款产品吗？

A:

可以。不管是尺寸, 材质, 还是应用场景，我司支持非标全方案定制, 工程师快速响应并提供解决方案和定制化图纸。
Q: 你们的谐波减速器产品有什么优势？

A:

我司采用超高强度中低碳合金刚材质, 高刚性满滚子十字交叉轴承，可用于直接支撑外部负载，具有高机能性、高速化、高转矩等优点。
Q: 你们有免费的产品样册可以提供吗？

A:

有。我司提供免费电子版样册和纸质版样册。如有需要, 请拨打全国服务热线: 400-969-0600
Q: 你们的谐波减速器润滑技术有什么优势？

A:

我司选用减速器专用油脂, 具有良好的低温启动性能和抗氧化、抗级压能力, 抑制噪音, 良好的油脂流动性, 可提高减速器寿命内的连续工作能力。
Q: 可以购买样品测试吗？

A:

可以。客户可以选择购买标品或者非标样品进行测试, 我司提供全程技术指导; 体量客户或者特别项目, 我司均可免费提供样品测试。
Q: 交货期一般要多久？

A:

我司现货下单后24小时内可发货; 非标定制产品, 双方确认图纸后3-5周可交付发货。
Q: 你们的产品都是自研自产的吗？

A:

是的。我司拥有30,000平方米标准厂房，在浙江、苏州、南京等地设立多个产品研发中心, 研发工程师团队70人以上, 并获得国家高新技术企业、国家级专精特新“小巨人”企业、省级高新技术企业研发中心等荣誉。
Q: 你们的产品质保周期是多久？

A:

1年质保, 终身维护。质保期内产品如出现故障或质量问题, 我司均提供免费更换; 如有需要, 也可提供技术工程师现场服务。
Q: 可以非标定制关节模组吗？

A:

可以。来福拥有成熟的解决方案团队和经验，接受客户对关节模组在功率、扭矩、减速比、尺寸等不同方面上的定制要求, 为其提供高效专业的定制解决方案。
Q: 关节模组温度过高的原因？

A:

1、模组长时间过载使用，建议选择更大规格的模组
2、模组故障：电机磁钢脱落后摩擦生热；电机绕组损坏导致电机过热；更换模组
3、减速机运行有异常；更换模组
